ゴリラちゃんがやって来た！
エンジンがかかるようになって、もう走りたくてウズウズしてきますが。
まだ公道デビューに足りないところがあります。
①ヘッドライトが光らない
②テールランプが光らない
③ブレーキランプが光らない
④ウインカーが光らない
もともとバッテリーは生きてないと思ってたので、光らないのは気にしてなかったんですが、エンジンかかっても光らないとなると、これは問題だ(>_<)
っていうか・・・・・
ヘッドライトのスイッチが無いんですが（汗）
有るのはウインカーSWとホーンボタンだけ。
最近のバイクは、エンジンかかると常にライトが光るんだって？
でも、この時代のバイクには、そんな仕様は関係ないと思うが・・・・・

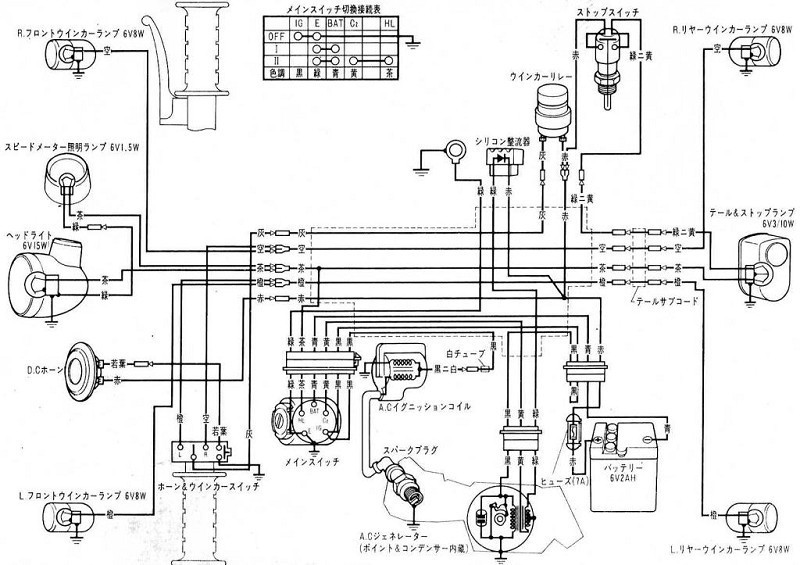

モンキーの配線図を調べてみました。
配線図がいろいろあるんですね～
ディマスイッチがある配線図もあり、無いやつもある？
ディマスイッチが無い配線図（上図）によると、メインキーが’OFF’‐’ON①’‐’ON②’って３ポジションあって、’ON②’にするとヘッドライトが点灯するようになってる。
ライトを光らせる電圧は、黄色い線にあって、ライトに向かう茶色い線につなげてやれば、ライト＆尾灯が点灯します。
でも、うちのゴリラちゃんには、ディマスイッチも無いし、メインキーもON－OFFしかありません。
実際の配線状況を見ると・・・・・

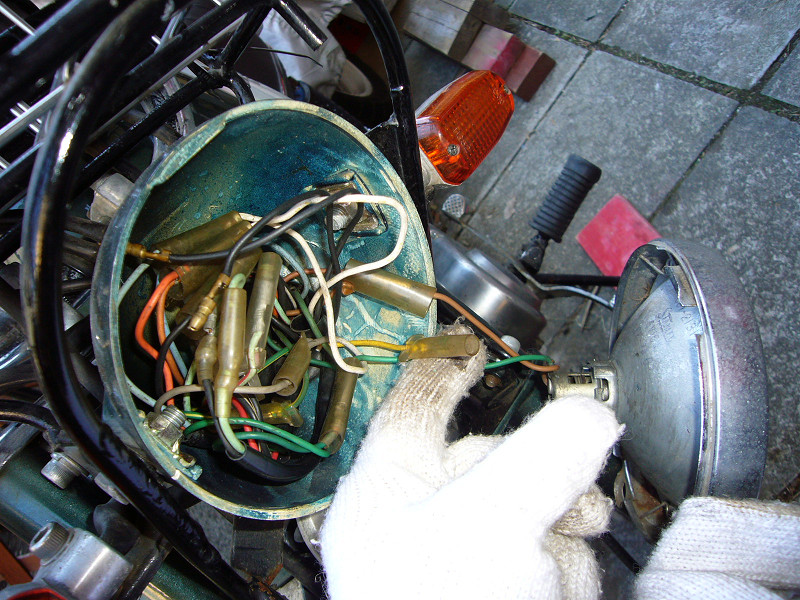

黄色い線は茶色い線につながっていませんでした(>_<)
この間にメインスイッチかディマスイッチが入って、ONになるはずなんですが。
ボクの考えでは、もうスイッチ不要で、ここは直結してやればいいと思います。

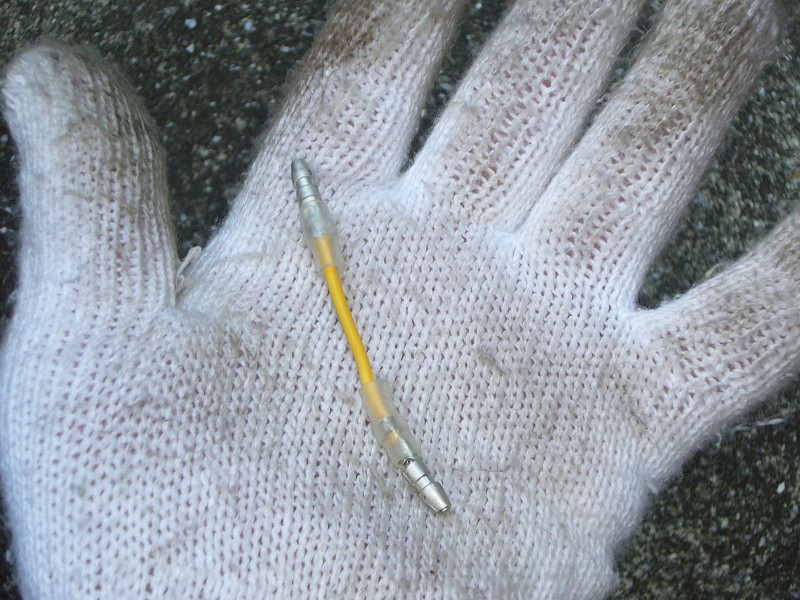

こんな線を作って、直結しました(^o^)／
これで、エンジンがかかっていれば、ライトだけは光るようになりました。
でも、ここでまた問題が。
ニュートラルランプが光りません。
貰ってきた当時は、キックの発電量くらいでも、ニュートラルランプがボワンと光っていたのですが。
玉切れです(>_<)

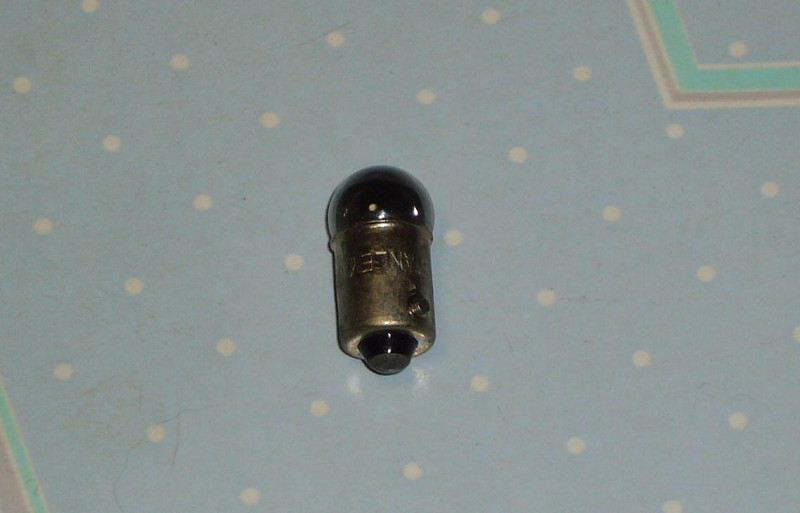

電球を買いに、ホムセンに行ってみたけど、６Vの電球なんて、一個も無いぢゃん！！
いくつかのホムセンをはしごして探したけど、ホントに無い・・・・・
電気系統を確認するのに、バッテリーが死んでるので、エンジンかけながらいろいろ調べました。
ヘッドライトは光るのに、テールランプが光りません。
茶色い線には電圧が乗ってるはずなので、そうするとアース側がどうなっているのか？
テールランプASSYには、
緑色の線がありましたが、左右ウインカーからの配線には緑色の線がありませんでした。緑色の線は、ボディアース線なので、基本的にはつながなくても電気は通ってるはずと・・・

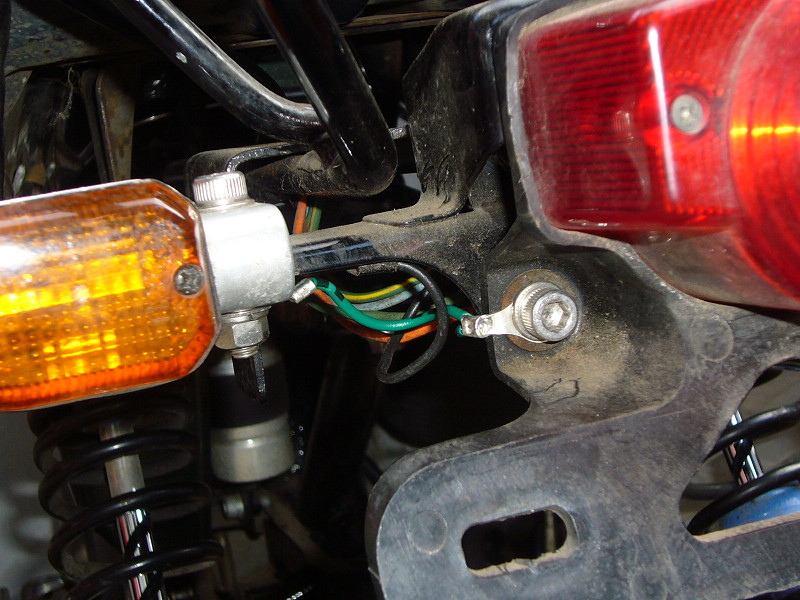

緑色の線をつなげたら、テールランプが光りました(^_^;)
ボディアースがつながってなかったんですね。
ブレーキランプも光ります。
↑こんな配線を作りました、アーシングです（爆）
そう呼ぶと、一気にウサンクサイですが。
テールが光らなかったところは、緑色の線でアースにつながりましたが、ウインカーランプには緑色の線が無いんです。

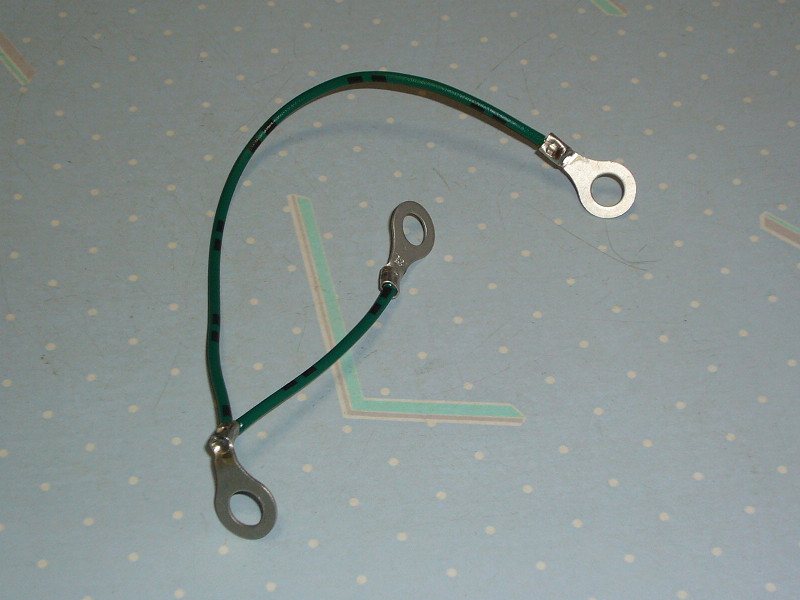

だからテールランプユニットから左右のウインカーランプにアースをつなげる線です。
こんな感じで左右にアースを分けます。
